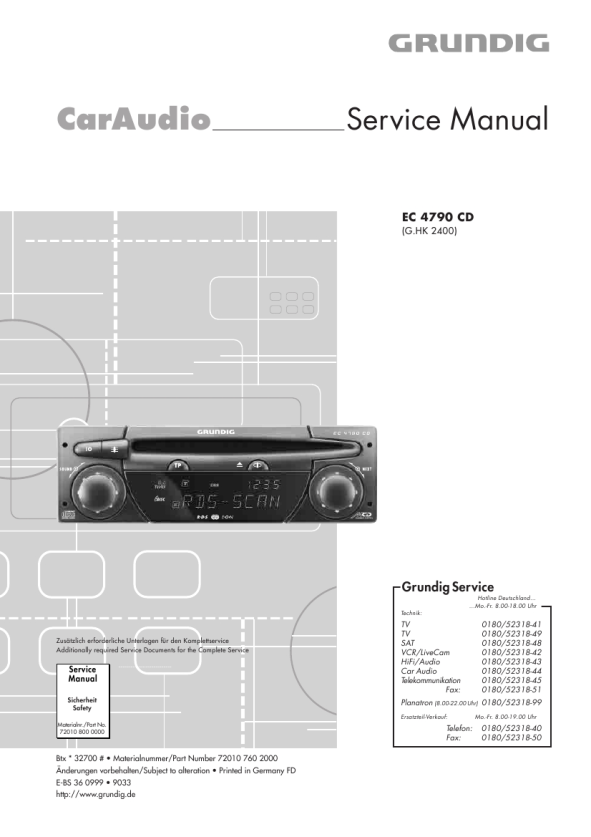

GRUNDIG EC4790CD
Service Manual

EC 4790 CD Allgemeiner Teil / General Section

GRUNDIG Service 1 7

Ein- und Ausbau
Die Abbildungen zum Ein- und Ausbau finden Sie am Anfang des Heftes.

Ein- und Ausbau
Autoradio herausziehen
Abbildung Beide Bügel d in die �ffnung der Blende einführen und bis zum Anschlag einschieben. � Beide Bügel nach au�en drücken und das Autoradio langsam herausziehen.

Versorgungsspannungen
Messerkontakte A: Abbildung A8 Anschlu� für Masse An Klemme 31 (Masse) des Fahrzeugs anschlie�en. A7 Anschlu� für +12 V Betriebsspannung An Klemme 30 (Dauerplus) des Fahrzeugs anschlie�en. A6 Anschlu� für Instrumentenbeleuchtung Messerkontakt A 6 an Klemme 58 des Fahrzeugs angeschlossen: Die Beleuchtung des ausgeschalteten Autoradios kann bei eingeschaltetem Fahrlicht mit dem Regler der Instrumentenbeleuchtung geregelt werden. Messerkontakt A 6 nicht angeschlossen: Keine Beleuchtung bei ausgeschaltetem Autoradio. A 5 +12 V Schaltspannungsausgang (max. 0,5 A) liegt am Messerkontakt A 5 bei eingeschaltetem Autoradio. Für Automatikantenne (Aus-/Einfahren), Antennenverstärker (Betriebsspannung) usw.

Einbaumaterial und Zubehör
Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

A 4 Anschlu� für +12 V Zündspannung An Klemme 15 des Fahrzeugs anschlie�en, wenn Sie das Autoradio mit dem Zünd-/ Anla�schalter ein- und ausschalten wollen. � Klemme 30, Das Autoradio kann mit dem Zünd-/Anla�schalter nicht ein- und ausschaltet werden. Das Gerät schaltet bei ausgeschalteter Zündung nach 1 Stunde nicht ab. Die SecurityLeuchtdiode blinkt nicht. Um die korrekte Funktion des Gerätes zu gewährleisten, mu� dieser Kontakt immer mit Klemme 15 oder Klemme 30 belegt sein! A2 Phone-Mute-Anschlu�

Lautsprecher
Messerkontakte B: Abbildung Maximale Ausgangsleistung EC 4490 CD an 4�-Lautsprechern: 4 x 7 W, mit beiliegendem Adapter 2 x 20 W. Möchten Sie nur 2 Lautsprecher anschlie�en: Sie können die vier 7 W Ausgänge über den s) mitgelieferten Adapter (Abb. zu zwei 20 W Ausgängen kombinieren. Dazu den 20 W Adapter an Steckerbuchse B (Abb. ) anschlie�en. Die Anschlu�belegung für die Frontlautsprecher bleibt identisch wie oben. Die Anschlüsse für die Hecklautsprecher sind in diesem Fall unbelegt. EC 4790 CD an 4�-Lautsprechern: 4 x 20 W. Frontlautsprecher B3 B4 B5 B6 rechts rechts links links + � + � Hecklautsprecher B1 B2 B7 B8 rechts rechts links links + � + �

Zusatzanschlüsse
Messerkontakte C: Abbildung CD-Wechsler- bzw. AUX-Anschlu� C 13 CD-Bus-Steuerleitung, ist für AUX-Betrieb mit C15 zu verbinden. C 15 CD-Bus-Masse C 16 Versorgungsspannung +12 V für CD-Wechsler C 17 Schaltspannung für CD-Wechsler C 18 CD-NF-Masse bzw. AUX-NF-Masse C 19 CD-NF-links bzw. AUX-NF-links C 20 CD-NF-rechts bzw. AUX-NF-rechts Line-Ausgang Anschlu�möglichkeit für Leistungsverstärker (Booster) oder Aktiv-Lautsprecher. Geeigneter Adapter: Adapter 416 (Best. Nr. G.ID 16-00) C 11 Hecklautsprecher links + C 12 C 13 C 14 C 15 C 16 Hecklautsprecher rechts + Masse � Frontlautsprecher links + Frontlautsprecher rechts + Schaltspannung zum Ein-/Ausschalten eines Leistungsverstärkers (max. 0,3 A).

Einbaurahmen einsetzen - Abb. �
Abbildung � Einbaurahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen. � Schränklappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Antenne
Das Autoradio ist für Antennen mit 75� (bis 150�)-Impedanz ausgelegt. AntennenkabelVerlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen. Abbildung und

Autoradio einschieben
Abbildung � Autoradio bis zum Anschlag in den eingesetzten Einbaurahmen b einschieben. Das Autoradio rastet ein.

� im Bedarfsfall Antennenadapter (Abb. ) verwenden. � Antennenadapter (Abb. ) bzw. Antennenkabel (Abb. ) im Kunststoffhalter fixieren.

für Autotelefon oder Funkgerät: Das Autoradio ist stummgeschaltet beim Betrieb des angeschlossenen Autotelefons oder des Funkgerätes. Im Anzeigefeld erscheint »PHONE«, siehe Seite 14, EXPERT-Einstellung . Der Messerkontakt A 2 mu� dabei vom MuteAusgang des Telefons/Funkgerätes auf Masse gelegt werden!

Sicherung
Abbildung EC 4490 CD FKZ-Flachsicherung 7,5 A/DIN 72 581/3C. EC 4790 CD FKZ-Flachsicherung 10 A/ DIN 72581/3C.

íDie Lautsprecheranschlüsse nicht elektrisch miteinander verbinden und nicht auf Masse legen!

Die Gesamt-Stromentnahme aus den Anschlüssen C17, C 6 und A 5 darf zusammen 0,5 A nicht übersteigen.

Wissenswertes
CD
Entfernen Sie bei ausgeschaltetem Radio eine ausgeschobene CD, um eine Verletzung durch die CD bei plötzlichem Bremsen oder einem Unfall zu vermeiden. Befestigen Sie das Radio sicher im Einbauschacht, damit Sie auch bei schlechter Wegstrecke CD-Musik in hoher Qualität genie�en können. Programm Service Bei RDS-Programmen sehen Sie den Namen des Programms als Kürzel im Anzeigefeld, z.B. » BAYERN 3 « für Bayerischer Rundfunk � 3. Programm. Bitte beachten Sie, da� RDS-Programme unterschiedliche Regionalsendungen und Programmnamen haben können. Durchsagebereitschaft für Verkehrsfunk-Durchsagen auch bei RDS-Programmen mit EON, wenn »TP« im Anzeigefeld aktiviert ist und das eingestellte RDS-Programm hörbar bleibt. TP ein-/ausschalten: ¡ -Taste drücken; Eingeschaltet: Rahmen TP um TP sichtbar.

Wenn etwas einmal nicht funktioniert
Gerät lä�t sich nicht einschalten
� Setzen Sie den linken nochmals ein. Drehgeber Dann wird sich der Empfang bei einer Ortsveränderung sicher verbessern. Bessert sich der Empfang nicht, könnte die Antenne selbst oder die Antennenleitung defekt sein. Bitte lassen Sie das von einem Fachmann überprüfen.

CD-Wechsler spielt nicht
Beachten Sie die Fehlermeldung im Anzeigefeld und lesen Sie die Bedienungsanleitung des CD-Wechslers.

Alternative Frequenzen (AF)
Ein RDS-Programm wird von mehreren Sen-

� Halten Sie die IO -Taste beim Einschalten mindestens 1 Sekunde gedrückt. � Ist die Gerätesicherung (auf der Rückseite, siehe auch Abbildung 4 am Anfang des Heftes) defekt? Dann bringen Sie Ihr Gerät zu Ihrem Fachhändler.

¡

MAGAZINE CD-Magazin fehlt bzw. nicht
Radioempfang wird öfter unterbrochen
Sie befinden sich in einem sehr schlecht versorgten Empfangsgebiet. Hier kann es vorkommen, da� die Wechselversuche zwischen Alternativen Frequenzen als Pausen hörbar werden. In einem solchen Fall kann die AFFunktion ausgeschaltet werden (siehe Seite 7). eingerastet

Sollte eine Störung auftreten
wenden Sie sich bitte an Ihren Fachhändler. Auf Ihren Wunsch kann er in der Bundesrepublik Deutschland als Serviceleistung GRUNDIG Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen. Bitte beachten Sie: Voraussetzung für die Teilnahme an diesem Austauschsystem ist das unverletzte Garantiesiegel an Ihrem Autoradio.

MECHANIC CD-Wechsler � Mechanikfehler NO CD CD-Magazin ist leer NO COMMU Datenübertragung unterbrochen SURFACE CD falsch eingelegt oder
Datenübertragung gestört

Radio-Empfangsbedingungen
UKW-Empfang Während der Fahrt ändern sich ständig die Empfangsbedingungen. Berge, Gebäude oder Brücken können den Empfang beeinträchtigen. Dies gilt besonders dann, wenn Sie weit vom Sender entfernt sind.

dern mit unterschiedlichen Sendefrequenzen (alternative Frequenzen) ausgestrahlt. Sie wählen ein RDS-Programm und Ihr Autoradio wechselt automatisch auf die am besten zu empfangende Alternativfrequenz, falls vorhanden.

Security-Leuchtdiode blinkt nicht
� Wählen Sie die EXPERT-Bedienebene (siehe Seite 14),» BLK ON «.

TOO HOT CD-Wechsler überhitzt
Ein Lautsprecher ist stumm
�berprüfen Sie, ob Sie den FADER oder die BALANCE verstellt haben. Führt dies nicht zum Erfolg, lassen Sie die Zuleitungen zu den Lautsprechern und die Lautsprecher selbst von einem Fachmann prüfen.

Enhanced Other Network (EON)
Diese Funktion erlaubt es Ihnen VerkehrsfunkDurchsagen zu hören, auch wenn Sie ein RDS-Programm ohne eigenen Verkehrsfunk eingestellt haben. Voraussetzung: Die Rundfunkanstalt, die das eingestellte RDS-Programm mit EON ausstrahlt, führt ein weiteres RDS-Programm, das VerkehrsfunkDurchsagen anbietet.

CD spielt nicht
� Lassen Sie den Anschlu� des Gerätes von Ihrem Fachhändler überprüfen (siehe Seite 19, Anschlu� A4). Ist keine CD im CD-Fach, dann lä�t sich mit ¡ die CD-Funktion nicht der Taste anwählen. Beachten Sie die Fehlermeldungen im Anzeigefeld.

Radio-Data-System (RDS)
RDS ist ein Informationssystem, dessen Signale zusätzlich von den meisten UKWRundfunkprogrammen ausgestrahlt werden.

Pflege
Die Frontblende des Autoradios nur mit einem weichen, staubbindenden und antistatischen Tuch reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Der Empfang ist schlecht
Befinden Sie sich in einem Gebiet mit schlechten Empfangsbedingungen (z.B. Tiefgarage, Tunnel, Gebirgstal)?

SURFACE CD falsch eingelegt oder
Datenübertragung gestört

TOO HOT Gerät überhitzt
