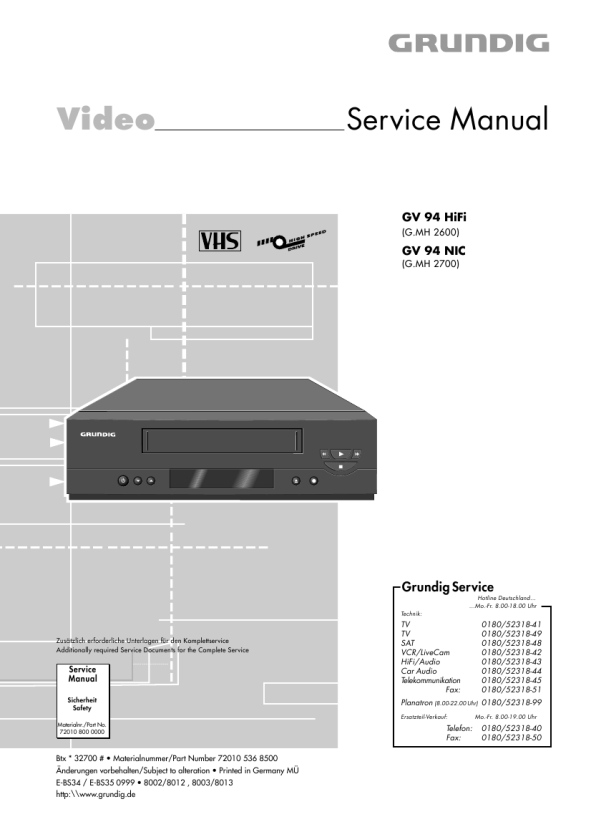

GV 94 �
Laufwerk
� Das Band läuft nach oben weg:
5050B Bandauslauf, Führungsrolle Hauptlöschkopf 50100 5060B Bandeinlauf, Führungsrolle 50200 A/W-Kopf Capstanwelle Führung links Bandtrommel Bolzen Bandführung rechts 50700 Reversehebel 7010A Andruckrolle Bandführung
linke Umlenkrolle im Uhrzeigersinn drehen. rechte Umlenkrolle im Uhrzeigersinn drehen. � Das Band läuft nach unten weg: linke Umlenkrolle entgegen dem Uhrzeiger� sinn drehen. rechte Umlenkrolle entgegen dem Uhrzeigersinn drehen. 9.4 Einstellung des Kombikopfes (Fig. 9.5) � Schraube (Pos. 50210) 20° bis 30° entgegen dem Uhrzeigersinn drehen. Mit einem Schlitzschraubendreher den X-Abstand so einstellen, da� die Amplitude der FM-Pakete maximal ist. Die Schraube (Pos. 50210) mit einem Drehmoment von 4,0�5,0kg/cm festziehen. � Das Band mu� zwischen dem oberen Rand des Audiokopfes und dem unteren Rand des Synchronkopfes laufen. Die Abstände A und B müssen gleich sein (Fig. 9.6). � Oszilloskop am Audioausgang anschlie�en. � Testcassette mit Standardton-Audiosignal 400Hz wiedergeben. � Mit der Höheneinstellschraube maximale Ausgangsspannung einstellen. � Testcassette mit Standardton-Audiosignal 8kHz wiedergeben. � Mit der Azimuteinstellschraube maximale Ausgangsspannung einstellen.
A/W Kopf 50200 Azimuteinstellschraube
Fig. 9.3 � Bremsbandeinstellung prüfen und einstellen (Punkt 9.1). � Wickeltellerdrehmomente prüfen und einstellen (Punkt 9.2). � Zweikanaloszilloskop (Triggerung � Kanal A) mit Tastköpfen 10:1 wie folgt anschlie�en (Siehe Abgleich Seite 3-1): � Kanal A: Kopfumschaltimpuls � Testpunkt TP183 � Kanal B: FM-Pakete � Testpunkt TP182 � Testcassette wiedergeben. � Durch gleichzeitiges Drücken der Trackingtasten (3) und (4) auf Trackingmittenstellung zurückstellen. � Schraube (Pos. 50210) 20° bis 30° entgegen dem Uhrzeigersinn drehen. Mit einem Schlitzschraubendreher den X-Abstand so einstellen (Fig. 9.4), da� die Amplitude der FM-Pakete maximal ist. Die Schraube (Pos. 50210) mit einem Drehmoment von 4,0�5,0kg/cm festziehen.
Höheneinstellschraube 50210 Schraube
Schlitzschraubendreher
Fig. 9.5
Diese Schraube ist werkseitig eingestellt und darf nicht verstellt werden Audiokopf A
A/W Kopf 50200
A=B
B
50210 Schraube
Fig. 9.6
Synchronkopf
Fig. 9.4 � Mit den Trackingtasten (3) und (4) die Amplitude der FM-Pakete auf Maximum und Geradlinigkeit einstellen. Ist diese Einstellung nicht möglich, so sind die Umlenkrollen (Pos. 5050B und 5060B) des linken und rechten Fädelschlittens mit dem Einstellschraubendreher so einzustellen, da� die Amplitude der FM-Pakete möglichst geradlinig ist.
GRUNDIG Service
5 - 15
|
|
|
> |
|
