3. FUNKTIONSWEISE UND STEUERUNG
2.
Ein- und Ausschalten der Transferwalzenvorspannung
Der Mikroprozessor auf dem DC-Controller sendet das Transfervorspannungssignal an den Mikroprozessor auf dem kombinierten Netzteil. Der Mikroprozessor auf dem kombinierten Netzteil erzeugt das Einschaltsignal der Transfervorspannung für den Transformator (T401), wodurch Transfervorspannung an die Transferladungswalze angelegt wird.
Diese Kontrolle wird einmal während der einleitenden Rotation nach Drücken der Start-Taste ausgeführt. b. Nach dem Starten des Kopiervorgangs Bei dieser Korrektur wird die angelegte Spannung während des Kopiervorgangs geändert, um das unterschiedliche Transferverhalten von verschiedenen Papiersorten zu kompensieren. Hierbei mi�t der Stromerfassungsschaltkreis den aktuellen Stromflu� durch die Transferladungswalze und sendet diese Daten dem Mikroprozessor auf dem kombinierten Netzteil. Anhand dieser Daten bestimmt der Mikroprozessor die anzulegende Spannung an die Transferladungswalze und regelt sie, indem er das Kontrollsignal der DC-Transfervorspannung auf einen optimalen Wert setzt.
3.
Konstanthalten der Transfervorspannung
Die Transfervorspannung wird durch den Mikroprozessor des kombinierten Netzteils auf einem spezifischen Wert gehalten. Er überwacht permanent die Transfervorspannung und sendet, je nach erfa�ter Spannung, ein entsprechendes Kontrollsignal über den Impuls-/DC-Umwandlungskreis an den Spannungskontrollschaltkreises, um die Transfervorspannung auf diesem spezifischen Wert zu halten.
5.
Umschalten der Polarität der DC-Vorspannung (Reinigung)
4.
Korrektur des Transfervorspannungspegels (ATVC)
Zunächst sendet der Mikroprozessor auf dem DC-Controller-PCB das Timing-Signal zum Umschalten der Transfervorspannung zum Mikroprozessor auf dem kombinierten Netzteil. Der Mikroprozessor auf dem kombinierten Netzteil schaltet daraufhin das Transfer-Vorspannungssignal auf OFF und sendet gleichzeitig das Einschaltsignal der positiven DCVorspannung an den Kontrollschaltkreis der positiven Vorspannung. Die daraufhin angelegte, positive Vorspannung wird über den Transformator/Gleichrichtungsschaltkreis an die Transferladungswalze gesendet.
Der Pegel der Transfervorspannung wird auf zwei Arten vom Kopierer korrigiert: � vor dem Starten des Kopiervorgangs (ATVC), � nach dem Starten des Kopiervorgangs. a. Vor dem Starten des Kopiervorgangs (ATVC) Bei dieser Korrektur werden Umwelteinflüsse oder Einflüsse einer Alterung der Transferwalze auf die Transfervorspannung automatisch kompensiert. Während der einleitenden Rotation nach Drücken der Start-Taste legt der Kopierer zunächst einen ganz bestimmten Strom an die Transferladungswalze. Dieser Strom wird vom Erfassungsschaltkreis auf dem kombinierten Netzteil gemessen und in Form eines Stromerfassungssignals an den Mikroprozessor gesendet. Anhand dieser Daten bestimmt der Mikroprozessor die an die Transferladungswalze angelegte Spannung.
3 - 38
COPYRIGHT © 1995 CANON INC. CANON NP6012 REV.0 JULI 1995 PRINTED IN GERMANY

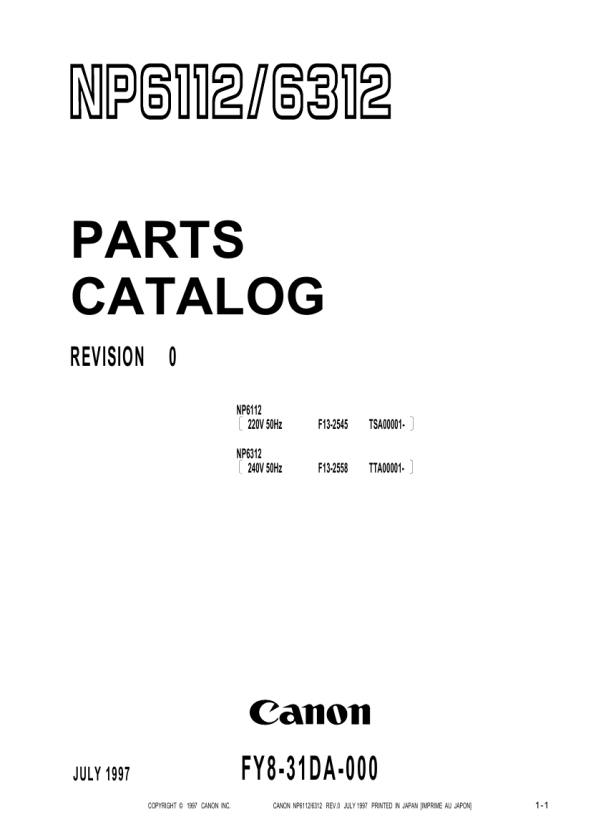

 $4.99 NP6112 CANON
