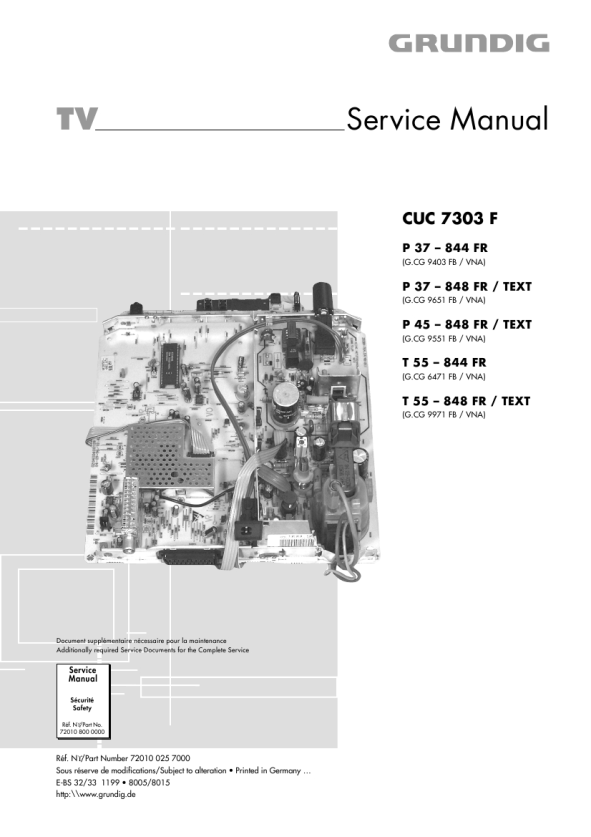

GRUNDIG P37844FRVNA
Service Manual

Description des circuits / Circuit Description

CUC 7303 FR

UC 3842A

V cc

V in

V cc

7

V ref 8 R T 2.5V R 3.6V Oscillator CT 4 1.0mA 2R R R Internal Bias

Reference Regulator + V cc UVLO

36V

Vc 7 Output 6 T665

V ref UVLO

Output Compensation

Error Amplifier

1.0V Current Sense Compartator

1 Gnd 5

2. Le système de commande
2.1 Le microprocesseur Le microprocesseur IC850 (SDA5222 sans télétexte) à 8 bits programmé par masque décode les ordres depuis le clavier en façade ainsi que la télécommande via le récepteur infrarouge IR. En outre il gère l'ensemble de la procédure de fonctionnement du système et l'incrustation sur l'écran (OSD). Toutes les données de programme et les options sont mémorisées dans une NVM (mémoire non volatile). Le télétexte est intégré dans le SDA5252 . Les conditions pour un fonctionnement correct du microprocesseur sont les suivantes: - Tension d'alimentation +5V/H à la pin 37 - Fréquence d'oscillateur 18MHz aux pins 12, 13 - Impulsion de Reset: A chaque mise en marche par l'interrupteur secteur, une impulsion de Reset sur la pin 15 initialise le microprocesseur. - Bus I2C: Le Bus I2C est un Bus bidirectectionnel à deux lignes composé de la ligne SDA (Data série) et de la ligne SCL (Clock série). Commande de fonctionnement du processeur IC850: Les lignes du Bus I2C sont reliées via les résistances Pull-up CR869 et CR868 au +5V/H. Le transfert des données est géré par le processeur qui génère l'impulsion d'horloge SCL. Le contrôle des lignes de données et d'horloge en maintenance n'est possible que par la mesure du niveau TTL (Niveau bas L � 0,8V; niveau haut H � 3,5V). Recommandation pour la maintenance: Les données du Bus I2C sont toujours présentes même sans aucun ordre de télécommande IR. Si la mesure sur la ligne de données du Bus I2C indique une absence de signal, cela peut provenir d'un courtcircuit. Afin de localiser l'origine du défaut, déconnecter ou dessouder l'un après l'autre les circuits commandés par le Bus I2C. 2.2 Initialisation du calculateur à la mise en marche Au moment de la mise en marche la tension +5V/H monte en charge, l'IC850-(15) est initialisé et la séquence de programme est lancée. Au moment de la commande de mise en marche, le processeur émet un état "Haut" à la pin 40 et la tension U démarre le téléviseur via
Stanby CT826, IC676-(1) à l'aide des tensions +B, +12V (voir circuit d'alimentation). Après la mise en marche de l'appareil, le processeur (IC850) transmet

les données de fonctionnement depuis la mémoire interne via le Bus I2C vers les circuits et les modules contrôlés par le Bus.

2-2

+

Voltage Feedback Input 2

-

-

+

S R Q PWM Latch

Power Ground 5 Current Sense Input 3 Rs

+

-

= Sink Only Positive True Logic

2.3 La commutation du signal FBAS sur la prise Scart Si la tension de commutation UFBAS à l'IC850-(16) est à l'état Haut, celle-ci bascule le signal vidéo composite FBASSC sur la sortie pin 19 de la prise Scart. 2.4 Introduction des commandes Le clavier de commande est relié à la tension permanente +5V/H. Par l'analyse des différents niveaux de tension, le processeur IC850-(27), -(28) identifie la touche du clavier sélectionnée. Les ordres de télécommande sont amplifiés par le récepteur infrarouge IC810 et décodés à la pin 8 du µP. 2.5 La fonction télétexte (SDA5252) L'IC850 (SDA5252) est un circuit intégré télétexte de 1 page. L'affichage sur l'écran est subdivisé en lignes et en colonnes. Pour le positionnement et la synchronisation de l'image télétexte, des impulsions de référence horizontales et verticales sont acheminées à l'IC850-(45, 46). L'activation du télétexte est effectuée par l'intermédiaire du Bus I2C. Le SDA5252 interroge via la pin 30 le signal vidéo composite FBAS sur la présence de données télétexte. 2.6 L'affichage OSD sur l'écran En cas d'incrustation OSD, la tension de commutation "UData", IC850-(50) est à l'état "Haut" et commute l'IC150-(21) � 2V en mode RVB. Le générateur de caractères fournit les données d'affichage par l'intermédiaire des ports de sortie 47, 48, 49 du µP avec une amplitude d'env. 4,5V aux entrées RVB IC150-(22), (23), (24) env. 450mV. 2.7 Le circuit de protection U A la base du transistor T511 se tient via R511 le point de fuite de l'étage de puissance verticale et via R512, D512, D513 le signal de comparaison F provenant de l'étage de puissance horizontale. En cas de défaut, la tension du circuit de base commute le transistor à partir de 0,6V et connecte via son collecteur l'IC850-(32) à la masse. Ainsi, le µP commute l'appareil en veille. Si la tension +D est absente, la tension continue à la sortie de l'étage de puissance verticale IC400-(5) manque également de la sorte que l'entrée du circuit de protection IC850-(32) est connectée à la masse. Parallèlement au collecteur (ligne SB) se tient via R513, D514, CD516 le point de fuite de l'enroulement de haute tension. En cas de courant de faisceau trop fort la tension Zener est dépassée et la tension du circuit collecteur décroît vers 0V et ainsi l'appareil commute en veille.
