Abgleich / Alignment

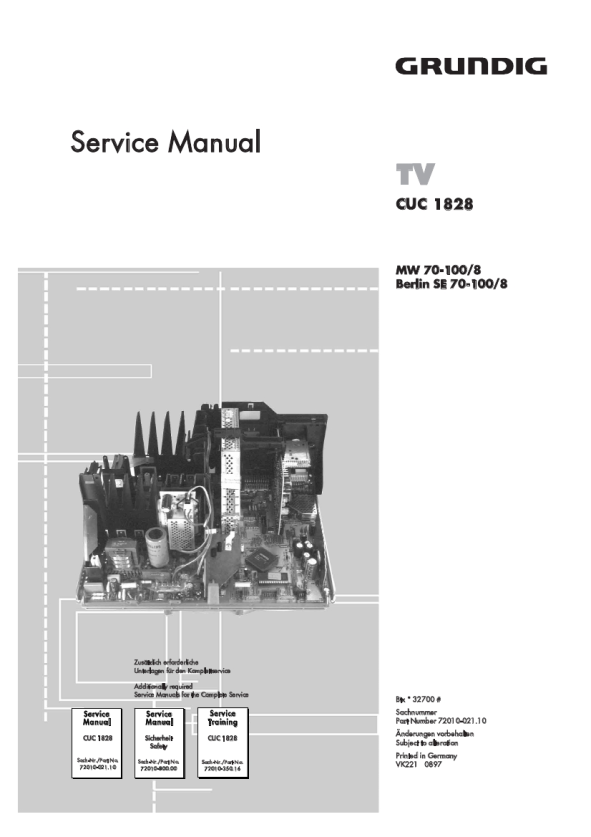

CUC 1828
Abgleich 1.11 PIP-Position
Vorbereitung Senderbild einspeisen. Fernbedientaste "PIP" gedrückt halten und mit dem Netzschalter einschalten. Mit Taste " " das Menü "Geometrie" über "DIALOG CENTER" �> "SERVICE" �> "Für den Fachhandel" �> Kennzahl "8500" �> aufrufen (Menüführung). Testbildgenerator oder Sendertestbild über Antennenbuchse einspeisen. Achtung: Der Abgleich "Line shift" beeinflu�t die Zeilenphase. Vor dieser Einstellung die Bildbreite auf Minimum stellen und evtl. die Rasterlage mit dem Stecker "H-Shift" korrigieren. Reset: Das Feld "Reset" enthält: - entweder die optimalen Bildgeometriedaten des Gerätes aus der Fertigung - oder einen mittleren Datensatz aus dem ROM, wenn das Gerät mit dem Notdatensatz gestartet wurde. Nach einem Fehlabgleich können Sie diese Grundwerte jederzeit wieder laden: Mit Taste " " das Menü "Reset" über "DIALOG CENTER" �> "SERVICE" �> "Für den Fachhandel" �> Kennzahl "8500" �> aufrufen (Menüführung) und mit "OK" bestätigen.
Abgleichvorgang Mit den Tasten und mit "OK" abspeichern. die PIP-Postion verändern und
1.12 Bildgeometrie
Nacheinander über die Menüführung die Geometriewerte der Vertikal- danach die Einstellung der Horizontalablenkung vornehmen.
Erst danach mit der Taste oder Bildinhalt mittig ins Raster stellen. Bildbreite wieder nach Testbild einstellen.
Speichern: "End without memory" aufrufen und mit der Taste auf "End with memory" ändern. Taste "OK" speichert die Einstellung.
oder
Die Bildgeometrie stellt sich nach jedem Einschalten auf den zuletzt abgespeicherten Wert ein.
1.12.1Bildgeometrie VGA
Gerät in Programmstellung "AV4" schalten und Geometriebild über die VGA-Buchse einspeisen. Mit Taste " " das Menü "Geometrie" über "DIALOG CENTER" �> "SERVICE" �> "Für den Fachhandel" �> Kennzahl "8500" �> aufrufen (Menüführung). Die Brückenspule L53074 wird in der Fertigung abgeglichen und sollte nicht verdreht werden. Mit Taste " " das Menü "Geometrie" über "DIALOG CENTER" �> "SERVICE" �> "Für den Fachhandel" �> Kennzahl "8500" �> aufrufen (Menüführung). Die Bildbreite (Width) auf Minimum stellen. Oszilloskop Kanal 1: Kollektor T53001. Oszilloskop Kanal 2: Kathode D53072. Konvergenztestbild einspeisen: Kontrast ({) Maximum Helligkeit (v) so einstellen, da� sich der schwarze Testbildhintergrund gerade aufhellt.
�ber die Menüführung Geometrie überprüfen und gegebenenfalls abgleichen Beim Speichern wird der VGA-Geometriedatensatz im IC80070 abgelegt.
1.13 Abgleich der Brückenspule L53074 (Chassis)
Gleiche Impulsbreite der Oszillogramme kontrollieren und gegebenenfalls mit Spule L53074 abgleichen. Bildbreite wieder nach Testbild einstellen.
1.14 Zeilenschärfe
Mit dem Focusregler auf der Bildrohrplatte die horizontalen Linien auf maximale Schärfe einstellen.
1.15 Rauschreduktion Mit der roten Taste das Menü "Rauschreduktion" über programm"Bild-Einstellungen" �> "OK" persönliche Werte aufrufen platzbezogen (Menüführung).
Mit den Tasten ist die Rauschreduktion ("aus", "automatisch", "schwach" programmplatzbezogen veränderbar. Der eingestellte Wert wird beim Verlassen des Menüs gespeichert. Mit den Tasten können Sie die Rauschreduktion für die Programme 1�99 gleichzeitig ein- bzw. ausschalten.
Programme 1�99
Mit Taste " " das Menü "Rauschreduktion (P1-99)" über "DIALOG CENTER" �> "SERVICE" �> aufrufen (Menüführung).
2. Bildrohrplatte
Me�geräte: hochohmiges Voltmeter. Servicearbeiten nach Austausch bzw. Reparatur: - Bildröhre, Bildrohrplatte Abgl. 2.1 und 2.2 Abgleich 2.1 Wei�wert siehe 1.7 2.2 Schirmgitterspannung UG2 "Perfect Clear" ausschalten (rote Taste �> Bildeinstellungen �> OK persönliche Werte). Schwarzbild einspeisen. Bildschirmhelligkeit so einstellen, da� die Graufläche gerade dunkel wird. Gerät auf AV-Betrieb schalten. Hochohmiges Voltmeter mit ca. 220k� Widerstand in Serie an Testpunkt R, G, B mit höchster Spannung. Mit dem Einstellregler UG2 (rechter Einsteller der Reglereinheit) auf der Bildrohrplatte die Spannung auf 162,5V±2,5V abgleichen. Vorbereitung Abgleichvorgang
2-4
GRUNDIG Service
|
|
|
> |
|
