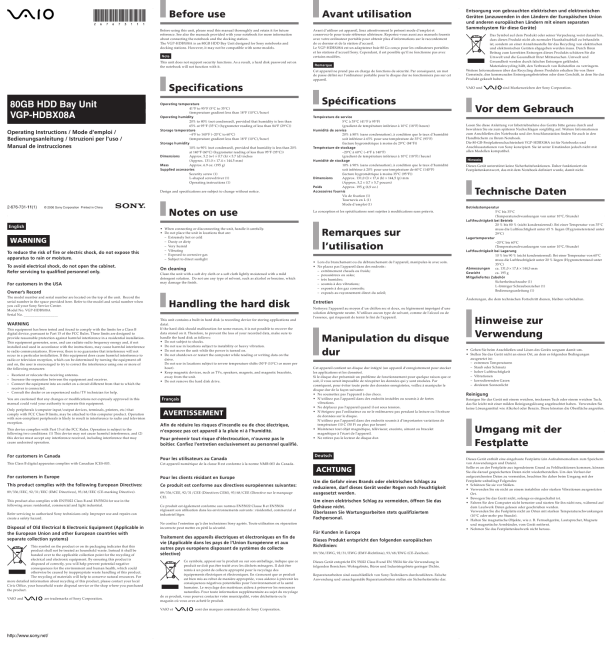

SONY VGP-HDBX08A VAIO
Owner's Manual

Before use
Before using this unit, please read this manual thoroughly and retain it for future reference. See also the manuals provided with your notebook for more information about connecting the notebook and the docking station. The VGP-HDBX08A is an 80GB HDD Bay Unit designed for Sony notebooks and docking stations. However, it may not be compatible with some models. Note This unit does not support security functions. As a result, a hard disk password set on the notebook will not function with it.

Avant utilisation
Avant d�utiliser cet appareil, lisez attentivement le présent mode d�emploi et conservez-le pour toute référence ultérieure. Reportez-vous aussi aux manuels fournis avec votre ordinateur portable pour obtenir plus d�informations sur le raccordement de ce dernier et de la station d�accueil. Le VGP-HDBX08A est un adaptateur baie 80 Go conçu pour les ordinateurs portables et les stations d�accueil Sony. Cependant, il est possible qu�il ne fonctionne pas avec certains modèles. Remarque Cet appareil ne prend pas en charge de fonctions de sécurité. Par conséquent, un mot de passe défini sur l�ordinateur portable pour le disque dur ne fonctionnera pas sur cet appareil.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. VAIO und sind Markenzeichen der Sony Corporation.

Specifications
80GB HDD Bay Unit VGP-HDBX08A
Operating Instructions / Mode d�emploi / Bedienungsanleitung / Istruzioni per l�uso / Manual de instrucciones
Operating temperature 41°F to 95°F (5°C to 35°C) (temperature gradient less than 18°F (10°C)/hour)

Spécifications
Température de service 5°C à 35°C (41°F à 95°F) (gradient de température inférieur à 10°C (18°F) heure) Humidité de service 20% à 80% (sans condensation), à condition que le taux d�humidité soit inférieur à 65% pour une température de 35°C (95°F) (lecture hygrométrique à moins de 29°C (84°F)) Température de stockage �20°C à 60°C (�4°F à 140°F) (gradient de température inférieur à 10°C (18°F)/heure) Humidité de stockage 10% à 90% (sans condensation), à condition que le taux d�humidité soit inférieur à 20% pour une température de 60°C (140°F) (lecture hygrométrique à moins 35°C (95°F)) Dimensions Approx. 131,0 (l) � 17,4 (h) � 144,5 (p) mm (Approx. 5,2 � 0,7 � 5,7 pouces) Poids Approx. 195 g (6,9 oz.) Accessoires fournis Vis de fixation (1) Tournevis en L (1) Mode d�emploi (1) La conception et les spécifications sont sujettes à modifications sans préavis.

Vor dem Gebrauch
Lesen Sie diese Anleitung vor Inbetriebnahme des Geräts bitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf. Weitere Informationen zum Anschlie�en des Notebooks und der Anschlussstation finden Sie auch in den Handbüchern zu Ihrem Notebook. Die 80-GB-Festplattenschachteinheit VGP-HDBX08A ist für Notebooks und Anschlussstationen von Sony konzipiert. Sie ist unter Umständen jedoch nicht mit allen Modellen kompatibel. Hinweis Dieses Gerät unterstützt keine Sicherheitsfunktionen. Daher funktioniert ein Festplattenkennwort, das mit dem Notebook definiert wurde, damit nicht.

Operating humidity 20% to 80% (not condensed), provided that humidity is less than 65% at 95°F (35°C) (hygrometer reading of less than 84°F (29°C)) Storage temperature �4°F to 140°F (�20°C to 60°C) (temperature gradient less than 18°F (10°C)/hour) Storage humidity 10% to 90% (not condensed), provided that humidity is less than 20% at 140°F (60°C) (hygrometer reading of less than 95°F (35°C)) Dimensions Approx. 5.2 (w) � 0.7 (h) � 5.7 (d) inches (Approx. 131.0 � 17.4 � 144.5 mm) Mass Approx. 6.9 oz. (195 g) Supplied accessories Security screw (1) L-shaped screwdriver (1) Operating instructions (1) Design and specifications are subject to change without notice.

Technische Daten
Betriebstemperatur 5°C bis 35°C (Temperaturschwankungen von unter 10°C/Stunde) Luftfeuchtigkeit bei Betrieb 20 % bis 80 % (nicht kondensierend). Bei einer Temperatur von 35°C muss die Luftfeuchtigkeit unter 65 % liegen (Hygrometerstand unter 29°C) Lagertemperatur �20°C bis 60°C (Temperaturschwankungen von unter 10°C/Stunde) Luftfeuchtigkeit bei Lagerung 10 % bis 90 % (nicht kondensierend). Bei einer Temperatur von 60°C muss die Luftfeuchtigkeit unter 20 % liegen (Hygrometerstand unter Abmessungen Gewicht 35°C) ca. 131,0 � 17,4 � 144,5 mm ca. 195 g

2-676-731-11(1)

© 2006 Sony Corporation Printed in China

Notes on use
English

WARNING
To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only. For customers in the USA Owner�s Record
The model number and serial number are located on the top of the unit. Record the serial number in the space provided here. Refer to the model and serial number when you call your Sony Service Center. Model No. VGP-HDBX08A Serial No. ___________________

� When connecting or disconnecting the unit, handle it carefully. � Do not place the unit in locations that are: � Extremely hot or cold � Dusty or dirty � Very humid � Vibrating � Exposed to corrosive gas � Subject to direct sunlight

Remarques sur l�utilisation
� Lors du branchement ou du débranchement de l�appareil, manipulez-le avec soin. � Ne placez pas l�appareil dans des endroits : � extrêmement chauds ou froids; � poussiéreux ou sales; � très humides; � soumis à des vibrations; � exposés à des gaz corrosifs; � exposés au rayonnement direct du soleil;

On cleaning
Clean the unit with a soft dry cloth or a soft cloth lightly moistened with a mild detergent solution. Do not use any type of solvent, such as alcohol or benzine, which may damage the finish.

Mitgeliefertes Zubehör Sicherheitsschraube (1) L-förmiger Schraubenzieher (1) Bedienungsanleitung (1) �nderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Handling the hard disk
This unit contains a built-in hard disk (a recording device for storing applications and data). If the hard disk should malfunction for some reason, it is not possible to recover the data stored on it. Therefore, to prevent the loss of your recorded data, make sure to handle the hard disk as follows: � Do not subject to shocks. � Do not use in locations subject to instability or heavy vibration. � Do not move the unit while the power is turned on. � Do not shutdown or restart the computer while reading or writing data on the drive. Do not use in locations subject to severe temperature shifts (50°F (10°C) or more per hour). � Keep magnetic devices, such as TVs, speakers, magnets, and magnetic bracelets, away from the unit. � Do not remove the hard disk drive.

Entretien
Nettoyez l�appareil au moyen d�un chiffon sec et doux, ou légèrement imprégné d�une solution détergente neutre. N�utilisez aucun type de solvant, comme de l�alcool ou de l�essence, qui risquerait de ternir le fini de l�appareil.

WARNING
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference using one or more of the following measures: � Reorient or relocate the receiving antenna. � Increase the separation between the equipment and receiver. � Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. � Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. Only peripherals (computer input/output devices, terminals, printers, etc.) that comply with FCC Class B limits, may be attached to this computer product. Operation with non-compliant peripherals is likely to result in interference to radio and television reception. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Manipulation du disque dur
Cet appareil contient un disque dur intégré (un appareil d�enregistrement pour stocker les applications et les données). Si le disque dur présentait un problème de fonctionnement pour quelque raison que ce soit, il vous serait impossible de récupérer les données qui y sont stockées. Par conséquent, pour éviter toute perte des données enregistrées, veillez à manipuler le disque dur de la façon suivante: � Ne soumettez pas l�appareil à des chocs.

Hinweise zur Verwendung
� Gehen Sie beim Anschlie�en und Lösen des Geräts sorgsam damit um. � Stellen Sie das Gerät nicht an einen Ort, an dem es folgenden Bedingungen ausgesetzt ist: � extremen Temperaturen � Staub oder Schmutz � hoher Luftfeuchtigkeit � Vibrationen � korrodierenden Gasen � direktem Sonnenlicht

Reinigung
Reinigen Sie das Gerät mit einem weichen, trockenen Tuch oder einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Lösungsmittel wie Alkohol oder Benzin. Diese könnten die Oberfläche angreifen.

Français

AVERTISSEMENT
Afin de réduire les risques d�incendie ou de choc électrique, n�exposez pas cet appareil à la pluie ni à l�humidité. Pour prévenir tout risque d�électrocution, n�ouvrez pas le boîtier. Confiez l�entretien exclusivement au personnel qualifié.

� N�utilisez pas l�appareil dans des endroits instables ou soumis à de fortes vibrations. � Ne déplacez pas l�appareil quand il est sous tension. � N�éteignez pas l�ordinateur ou ne le redémarrez pas pendant la lecture ou l�écriture de données sur le disque. N�utilisez pas l�appareil dans des endroits soumis à d�importantes variations de température (10 C (50 F) ou plus par heure) � Maintenez tout objet magnétique, téléviseur, enceinte, aimant ou bracelet magnétique à l�écart de l�appareil. � Ne retirez pas le lecteur de disque dur.

Umgang mit der Festplatte
Dieses Gerät enthält eine eingebaute Festplatte (ein Aufnahmemedium zum Speichern von Anwendungen und Daten). Sollte es an der Festplatte aus irgendeinem Grund zu Fehlfunktionen kommen, können Sie die darauf gespeicherten Daten nicht wiederherstellen. Um den Verlust der aufgezeichneten Daten zu vermeiden, beachten Sie daher beim Umgang mit der Festplatte unbedingt Folgendes: � Schützen Sie sie vor Stö�en. � Verwenden Sie sie nicht an einem instabilen oder starken Vibrationen ausgesetzten Ort. � Bewegen Sie das Gerät nicht, solange es eingeschaltet ist. � Fahren Sie den Computer nicht herunter und starten Sie ihn nicht neu, während auf dem Laufwerk Daten gelesen oder geschrieben werden. Verwenden Sie die Festplatte nicht an Orten mit starken Temperaturschwankungen (10°C oder mehr pro Stunde). � Halten Sie magnetische Objekte, wie z. B. Fernsehgeräte, Lautsprecher, Magnete und magnetische Armbänder, vom Gerät entfernt. � Nehmen Sie das Festplattenlaufwerk nicht heraus.

For customers in Canada
This Class B digital apparatus complies with Canadian ICES-003.

Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Deutsch

ACHTUNG
For customers in Europe This product complies with the following European Directives:
89/336/EEC, 92/31/EEC (EMC Directives), 93/68/EEC (CE-marking Directive). This product also complies with EN55022 Class B and EN55024 for use in the following areas: residential, commercial and light industrial. Refer servicing to authorised Sony technicians only. Improper use and repairs can create a safety hazard.

Pour les clients résidant en Europe Ce produit est conforme aux directives europèennes suivantes:
89/336/CEE, 92/31/CEE (Directives CEM), 93/68/CEE (Directive sur le marquage CE). Ce produit est également conforme aux normes EN55022 Classe B et EN55024 régissant son utilisation dans les environnements suivants : résidentiel, commercial et industriel léger. Ne confiez l�entretien qu'à des techniciens Sony agréés. Toute utilisation ou réparation incorrecte peut mettre en péril la sécurité.

Um die Gefahr eines Brands oder elektrischen Schlags zu reduzieren, darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. �berlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Für Kunden in Europa Dieses Produkt entspricht den folgenden europäischen Richtlinien:
89/336/EWG, 92/31/EWG (EMV-Richtlinie), 93/68/EWG (CE-Zeichen). Dieses Gerät entspricht EN 55022 Class B und EN 55024 für die Verwendung in folgenden Bereichen: Wohngebiete, Büros und Industriegebiete geringer Dichte. Reparaturarbeiten sind ausschlie�lich von Sony-Technikern durchzuführen. Falsche Anwendung und unsachgemä�e Reparaturarbeiten stellen ein Sicherheitsrisiko dar.

Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European countries with separate collection systems)
This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product, please contact your local Civic Office, your household waste disposal service or the shop where you purchased the product. VAIO and are trademarks of Sony Corporation.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit. VAIO et sont des marques commerciales de Sony Corporation.
